存储经验：售前工程师方案使用图示（多图）

    注：文章出自“DOSTOR论坛”之网络存储技术论坛区，全文为个人经验总结，不代表DOSTOR观点

    更多信息可访问：http://bbs.dostor.com/viewthread.php?tid=26126&extra=page%3D2&page=1

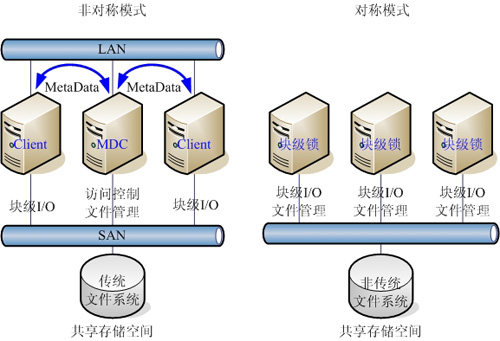

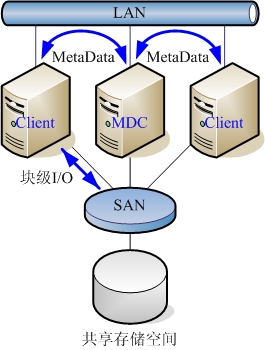

    下图为SAN上文件共享。一般它分两类：对称的和非对称的。对称的一般网络无关，也没有一个主要的MDC（MetaData Controller）。非对称的需要一个MDC，MetaData是在网络上传的。

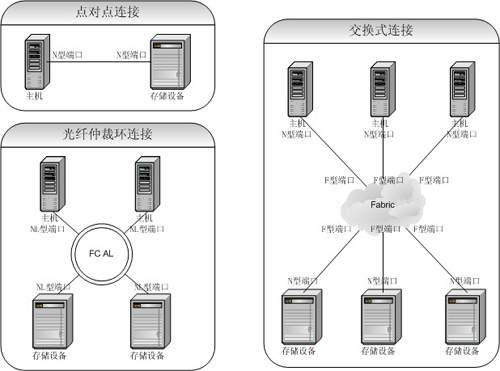

    这是光纤协议的图，说明几种FC端口和连接方式

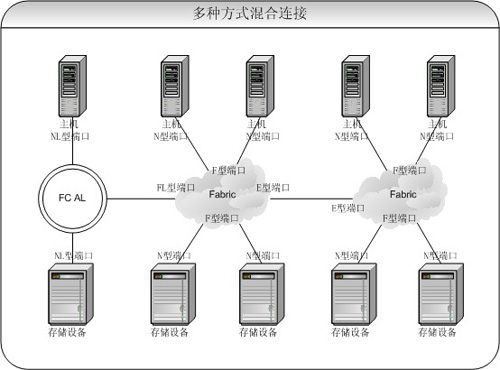

    带FL端口的连接方式：

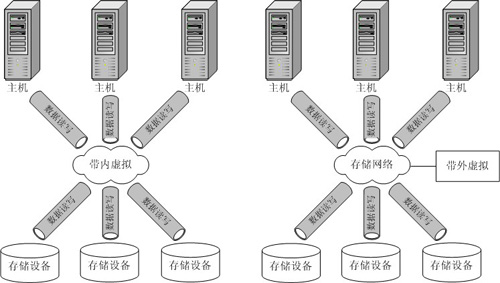

    这是说明虚拟存储的图，用来区分带内和带外的概念：

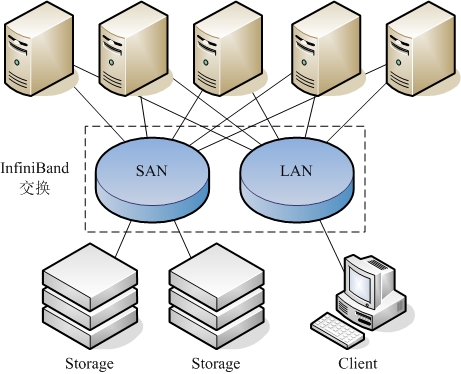

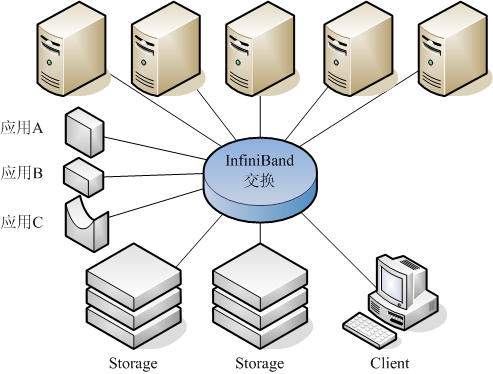

    这两个图用来说明InfiniBand交换可以整合LAN和SAN，甚至可以整合计算资源：

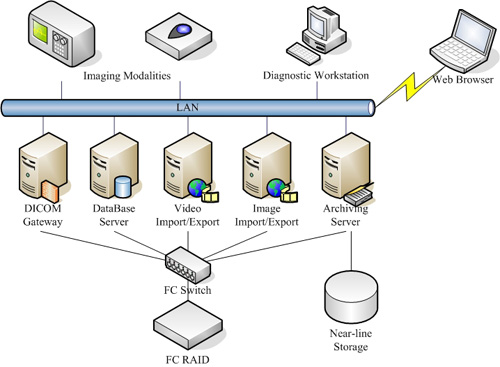

    这个是PACS系统的图：

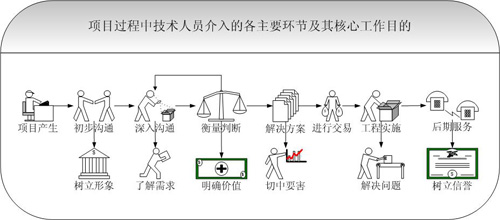

    这是写报告用的：
