存储在线方案需求
广州美术学院图书馆网络中心在项目实施前有六台服务器：1台Oracle数据库服务器（Solaris系统）、1台SQL数据库服务器（Win2000系统）、1台图书馆MIS系统服务器、1台门户网站系统、1台计费系统服务器、1台邮件系统服务器。
项目实施前图书馆网络中心没有集中的存储系统，项目实施后图书馆网络中心将建成一个以SAN为中心存储网络，把六台服务器都联入SAN中，将图书馆网络中心建设成整个校园网的数据中心，同时对数据中心建立一个远程的灾备中心。为了保证数据中心的数据可靠性及安全性，必须对数据库服务器进行双机热备，同时对数据中心整个系统的数据进行实时备份。整个数据中心的建设要求如下：
? 所有服务器联入SAN；
? 数据库服务器双机容错；
? 所有服务器的系统实时备份、数据库实时备份；
? 磁盘、磁带同时拥有备份；
? 整个备份系统只允许3小时的恢复时间；
? 需要考虑系统容灾及恢复；
? 数据库业务只允许短暂的停机操作；
? 备份系统满足今后3-5年业务增长的需求。
方案平台
硬件平台
? 大恒存储ACCSTOR FS8600智能光纤磁盘阵列
大恒存储ACCSTOR DS5600 SATA-FC光纤磁盘阵列
ACCSTOR VMV虚拟化卷管理服务
ACCSTOR RRS远程复制服务
ACCSTOR MSS可控快照管理服务
? BROCADE SilkWorm 3200光纤通道交换机
? Qlogic QLA2340光纤通道卡
? Adic磁带库
软件平台
? Solaris 9操作系统
? Windows Server 2003操作系统
? Oracle 9i数据库系统
? Microsoft SQL Server 2000数据库系统
? Veritas Backup Exec备份软件
? Veritas Cluster Server双机容错软件
? ACCSTOR SAN Manager存储网络管理软件

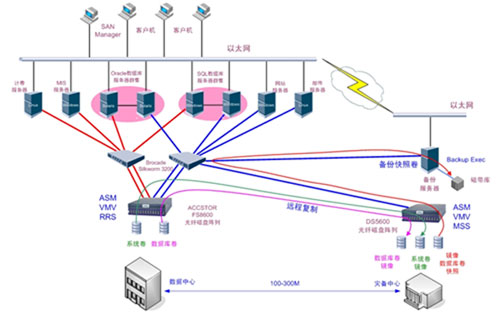

方案拓扑图
方案说明
方案结构功能说明
1、新增1台Oracle数据库服务器（Solaris系统），将两台Oracle数据库服务器互为双机容错；新增1台SQL数据库服务器（Win2000系统），将两台SQL数据库服务器互为双机容错，保证运行系统的冗余、稳定。
2、SQL数据库和Oracle数据库匀放到ACCSTOR FS8600智能光纤磁盘阵列中，ACCSTOR FS8600为主运行数据存储系统。ACCSTOR DS5600为备份阵列，存储SQL数据库和Oracle数据库的实时镜像数据（ACCSTOR FS8600远程复制功能）。
3、为了备份某一时刻SQL数据库和Oracle数据库的数据，需要对SQL数据库卷和Oracle数据库卷进行定时快照。为了减轻FS8600的存储系统的压力，可以对DS5600上的镜像数据定时快照（ACCSTOR DS5600可控快照功能与数据库备份服务）。
4、如果ACCSTOR FS8600为主运行数据存储系统出现故障，那么三种方式恢复运行：
? ACCSTOR DS5600备份阵列中是实时镜像数据，则服务器手工配置ACCSTOR DS5600数据库路径，重启运行；业务间断最小，数据不丢失。
? ACCSTOR DS5600备份阵列中是定时快照镜像数据，则服务器手工配置ACCSTOR DS5600数据库路径，重启运行；业务间断较小，数据量丢失较小（2小时内的更新数据，快照2小时/次）。
? ACCSTOR DS5600备份阵列中是定时备份数据，则需先将备份数据恢复成可用数据，服务器手工配置ACCSTOR DS5600数据库路径，重启运行；业务间断长，数据丢失较大（1天的数据，备份1天/次）。
5、整个系统无单点故障、确保整个系统稳定可靠运行。
? 运行：双机容错。 保证运行系统的冗余、稳定。
? 存储：两台阵列，两份数据（两台阵列分别各存份可用数据）。数据存储冗余。
? 路径：阵列存储路径为多路径（双路径），保证存储通讯带宽及路径冗余容错。
? 交换：双光纤交换机，即提高端口数又保证光线交换冗余，任何一个交换机故障系统都照常运行。
? 备份：备份为冗余，即存档备份、数据镜像。磁带备份为存档备份，有容灾功能（磁带备份，异地存放，容灾），磁盘备份为数据库卷镜像。备份分级清楚、备份功能明确。
6、备份服务器的功能
? 备份服务器做数据库快照卷的本地磁带备份。
? 备份系统与运行的主业务系统完全分离。备份数据走自有光纤而不通过以太网网络，不占用运行系统资源，备份系统与运行系统完全隔离分开，互不干绕。这样使运行系统更加稳定。
ACCSTOR FS8600/DS5600功能说明
ACCSTOR FS8600/DS5600智能光纤阵列，所有存储功能软件都内嵌在阵列中；不占用任何服务器资源。安全稳定、运行效率高。ACCSTOR FS8600/DS5600标配软件：SAN管理软件ASM，虚拟化卷管理VMV。ACCSTOR FS8600/DS5600选配软件：可控快照服务MSS，数据备份服务DAA、远程复制服务RRS。
1 SAN管理软件ASM
ACCSTOR SAN Manager（简称ASM）提供一种直观的存储网络基础的中央管理控制台。ASM是一个Web图形用户界面工具，这可以使简单的点击鼠标就可以操作整个SAN网络。ASM简化了SAN管理和故障处理。ASM自动发现、监视、和管理所有的企业内已安装的SAN组件。它提供给了用户一个图形化的SAN拓扑图，并且包括了所有的内部连接。自动的设备发现机智能简化SAN的管理并减少管理成本。ASM并能实时监视SAN网络设备的性能的完好情况。这样就可以发现所有潜在的问题并将其修复。
2 虚拟化卷管理VMV
Volume Manager based Virtualization（简称VMV）的特点是允许任何一台服务器看到一个大的看上去是直接连接的存储空间，这使用户在增加存储容量的时候操作的对象是虚拟存储池而不是独立的物理硬盘。磁盘阵列虚拟化是高端存储的功能，是阵列存储的发展趋势。本项目应用中，最有用的两点：在线卷扩容、磁盘卷划分。
3 可控快照服务MSS、数据备份服务DAA
Managed Snapshot Services（简称MSS）提供了快速和方便的虚拟复制功能，这对于关键数据和系统的连续工作、关键应用等有着重要的意义。快照一台运行着一个活动（打开）的数据库应用的服务器，必须选配数据备份服务DAA功能。
在光纤通道的SAN环境下，使用ACCSTOR MSS与DAA服务来产生一个当前打开数据库的快照作为副本，实际备份可以对这个副本进行，这样就不会干扰或者中断正在进行的数据库事务。数据库的快照也可通过备份服务器拷贝到备份阵列ACCSTOR DS5600中，形成直接可用的（某时刻）数据库副本，并且拷贝路径为自有光纤路径；不影响运行主业务运行系统。
本项目应用中，利用ACCSTOR FS8600的MSS、DAA功能，将备份从主要运行系统中分离出去，形成独立的备份单元。数据库备份系统与运行系统完全隔离分开，备份不干绕运行系统。既提高备份效率、增加运行系统稳定；又减少Veritas备份软件的数据库等其他选件、节省备份软件成本。使备份简化为数据库卷、文件级的简单本地备份。利用ACCSTOR FS8600的MSS、DAA功能与Veritas结合，最好的做到了自动定时备份；磁带存档及磁盘阵列保存。
因为有了磁盘快照卷，将来需要配置磁带库定期将重要数据归档的时候，也无需为每一台服务器购买备份软件的客户端，可以有一台备份服务器直接连接磁盘快照卷集中备份即可，大大节省了软件许可证的开销，当然，更不用说节省服务器需要停机而且占用工作网络带宽来备份了，对实现先进的LAN-Free、Server-Less备份提供了强大的支持。
4 远程复制服务RRS
FS8600远程复制服务Remote Replication Services（简称RSS），当一个商业连续运行的要求确定了这样的需求：在主业务系统遭到灾难破坏时，必须有能力立刻重新启动关键数据业务，并且数据不丢失；这样一来，就必须有远程同步数据拷贝。FS8600远程复制软件正是提供了这样一个解决方案。本项目应用中，利用ACCSTOR FS8600的RRS功能，将运行系统中的数据库实时镜像到ACCSTOR DS5600阵列中，使数据库在两个阵列中各自同时形成同样的一份数据。两个阵列中的两份同样数据互为备份、冗余。
ACCSTOR FS8600已经内嵌功能强大的远程复制功能。传统的远程复制，需要为每一台需要复制的服务器购买并安装远程复制软件，并且还可能需要单独购置一对远程复制服务器，通过数据网络（LAN）网络将数据传到远端。ACCSTOR FS8600 RRS远程复制的优点：
? 无需设置专用远程复制服务器（省钱）；
? 无需为每台需要远程复制的服务器购买和安装客户端（省钱）；
? 今后如果有新增应用服务器只要使用ACCSTOR虚拟盘的都立刻拥有远程容灾功能（省钱）；
? 数据流动时直接从存储通过光纤交换机到远端存储，不经过任何服务器，数据流动速度更快（省时）；
? 数据流动时不需要服务器cpu资源，不占用工作网络带宽（省力）；
? 支持复制数据到第三方光纤存储，现有产品不至于立即被淘汰（保护现有投资）；
? 支持双向数据流动（灵活）。
