(连载)网络存储导论第15章:McDATA产品介绍(1)
导读:15.2 McData 产品介绍 15.2.1 McDATA Director 6000 系列 -- 32~140 端口Director McDATA Intrepid 6000 系列Director 是现在和未来的最佳存储网络的理想平台。凭借着业界最高的安全性等级、无以伦比的性能、出色的可靠性和功能出众的管理工具,McDATA Intrepid
关键词:SAN
15.2.1 McDATA Director 6000 系列 -- 32~140 端口Director
McDATA Intrepid 6000 系列Director 是现在和未来的最佳存储网络的理想平台。凭借着业界最高的安全性等级、无以伦比的性能、出色的可靠性和功能出众的管理工具,McDATA Intrepid Director 是支持关键任务型业务需求--24×7--的最佳选择。一个在核心采用Intrepid Director 的SAN 将可以适应呈指数式增长的存储的需要,并能够满足一些目前甚至还无法想象的商业应用的要求。
具有140 个端口的Intrepid 6140 Director 适用于那些需要数百个甚至上千个端口的超大型系统,是一种理想的高性能、灵活构成组件。它是目前唯一的一种单级140 端口 Director,它采用了一种独立于协议的架构,可以支持未来出现的新型技术,从而提供无以伦比的投资保护。Intrepid 6140 还可以满足端口数更高的存储网络和大型机FICON 环境的连接需求,从而提供出色的灵活性。
对于那些需要Director 级别的性能和可靠性,同时连接端口低于64 个的企业来说,64端口的Intrepid 6064 Director 是一种经济有效的理想解决方案。它可以为需要24×7 的关键业务提供无以伦比的99.999%可用性、性能、可扩展性和可靠性。
通过99.999%的可用性来确保业务的连续性:所有关键部件全部双冗余;在线不中断任何应用的微码装载和激活;彻底消除因处理器failover 或微码升级所造成的被迫停机情形
通过集中式的管理,最大限度地增加系统管理资源
提供持久的高性能:无阻塞CrossBar 单步交换、稳定的迟滞时间和独享Buffer Credit
通过独立于协议的设计,提供投资保护
通过对光纤通道和FICON 的支持,实现灵活的部署

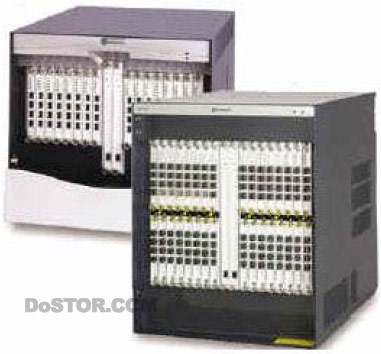

图15-36 McData 交换机(Director)外形
与目前任何其它交换设备相比,MCDATA 的Intrepid 6000 系列Director 使用更方便、管理更简单,并提供了更高的可用性。
坚实的可用性
由于故障停机可能使公司每小时有数以百万元的损失,信息技术管理人员绝不容忍采用不稳定、不可靠的交换设备来建设企业的存储网络。IntrepidTM6000 系列Director 以市场上最高的可用性--99.999%,来确保在线数据的连续性访问。用6000 系列Director 构筑的存储区域网络,为连接所有其它SAN 设备提供了高度可用的网络核心。由于其所有主要部件的冗余特性、故障件自动切换、以及Call Home 预警功能,具备自动修复功能的IntrepidTM 6000系列Director 为关键数据的连续存取提供了坚实的保障。
企业级的管理
McDATA 的SAN 管理软件SANavigatorTM 简化了SAN 的构建、配置和控制,需要更少的资源,并降低了管理费用。针对企业系统昂贵的管理费用,SANavigator 使公司能最充分地利用管理性资源。SANavigator 提供:
- 对无论任何厂商协议的多种设备的管理
- 通过事件管理和通知以提高可用性
- 从单一界面实现设备发现和管理
- 保存存储网络配置以实现业务连续性
- 稳定的性能
不能及时存取数据,对公司来说意味着浪费资源并由此损失机遇。MCDATA IntrepidTM6000 系列Director 的高性能和不间断性,使公司能够充分利用其最宝贵的资产 -- 数据。使用大量网络Switch 建造的骨干网,数据需要通过大量的跨交换连接,使性能大打折扣,与此不同,IntrepidTM6000 系列Director 通过直接的背板交换可以很容易适应和满足商业需要。
速度2Gb/S 或更高
IntrepidTM6000 系列Director 为诸如视频等应用提供2Gb/s 的传输速率并备以额外所需带宽。此外,独立于协议的IntrepidTM6000 系列Director 只需简单升级即可支持10Gb/s、FCIP 和iSCSI 等新技术。
存储区域网络的全面解决方案
McDATA 提供的全系列存储网络交换产品包括Director、部门级Switch 和边际设备,这些设备都源自McDATA 公司在建造“核心到边缘”解决方案领域的丰富经验。互用性比仅仅按照工业标准设计和制造产品更为重要。MCDATA 建造了投资数千万元的系统集成实验室对其所有产品及解决方案进行实地安装的完整测试。其中互操作性测试包括与业界主流的服务器、存储,以及与竞争对手存储网络设备的互用性测试。
MCDATA 在投入生产前均会对产品进行长期测试,以此降低风险,确保存储区域网络的成功实施与运营。
表15-4 McData 交换机规格
可用性 |
|
兼容性 | |
光纤通道协议 | FC-PH Rev4.3,FC-PH-2,FC-PH-3,FC-GS-2,FC-FLA,FC-FG, FC-SW-2 |
光纤通道组件MIB | FE-MIB |
TCP/IP MIB-II 组 | 系统、接口、地址解析、IP、ICMP 、TCP、UDP、SNMP |
服务类别 | 二类、三类、F 类 |
性能 | |
端口速度 | 2Gb/s ,全双工 |
缓冲信用 | 每个端口60 |
交换延迟 | 平均不超过2 微秒 |
可扩展性 | ||
---|---|---|
每个机箱的端口数 | Intrepid 6064:64 个端口Intrepid 6140:140 个端口 | |
介质类型 | 热插拔业界标准LC 小接口 | |
所支持的光介质类型/距离 | 短波:500 米 (1640 英尺) / 1Gb/s 长波:300 米 (1148 英尺) / 2Gb/s | |
借助中继器可达距离 | 10 公里 (6.2 英里) 100 公里 (60 英里) | |
电缆铺设 | 62.5/125 微米多模式,300 米 (1148 英尺) 50/125 微米多模式,500 米 (1640 英尺) 9/125 微米单模式,10 公里 (6.2 英里) | |
管理选项 | SANavigator 软件EFCM 采用FICON 管理服务器(CUP)的SA OS/390 SNMP 开放式系统管理服务器以太网 (10/100 Mbps) 光纤服务简单名称服务器管理服务器(可选)广播名字服务器分区 | |
访问 | In-Band 管理以太网(10/100Mbps) 光纤服务简单名字服务器管理服务器(可选)广播名字服务器分区 | |
诊断 | 加电自检联机端口诊断、CTP、SBAR 内部和外部回送联机系统健康状况诊断 | |
可维护性 | 不中断应用的固件升级HotCAT (热代码激活技术)Call-Home 、E-mail 报警(通过McDATA 的软件)智能热保护机箱、端口、FRU 标示 | |
物理尺寸 | Intrepid 6064 | Intrepid 6140 |
高度 | 39.7 厘米(15.7 英寸,9U) | 53.03 厘米(20.88 英寸,12U) |
宽度 | 44.5 厘米(17.5 英寸) | 44.45 厘米(17.50 英寸) |
厚度 | 54.6 厘米(21.5 英寸) | 61.37 厘米(24.16 英寸) |
重量 | 52.3 千克(115 磅) | 78 千克(172 磅) |
安装选项 | 可机柜安装,19 英寸EIA 机柜 | |
环境 | ||
非工作温度: | 4°至52°C (40 °至125°F) |
