HighPoint具有磁盘阵列功能的无盘网络系统解决方案

  一、方案背景


    在计算机网络飞速发展的今天,已形成“谁拥有网络,谁就拥有未来”的局面。而对于随着迅速发展应运而生的“网络”来说,网民对其的要求越来越高。而对于网络的建设者来说,如何将网络的构建、性能、运行状况和维护等方面运作好,也是越来越棘手的问题。网络给用户带来了很多方便,同时也带来了不少的烦恼。


    首先,人们对网络的依赖已经延伸到更广阔的使用空间,各种基于网络环境开发出来的软硬应用也日渐成为主流。随着基于网络的远程教育、在线多媒体视听和多种互联网应用软件的开发,人们已经不再满足于简单的网海畅游和浏览查询,他们要通过网络与远在千里之外的朋友互相交流,要在网上享受远程教育的互动……如前不久开展的“网络卡拉OK大赛”,网民们在网络上唱的如火如荼、开心不已。而网络,又一次充分展现了其强大的功能和丰富多彩性。如此多样化高标准的需求也对网络的运行、系统配置和整体构架提出了更高的要求。


    其次,对于网络经营者来说,每天上网的顾客来来往往,网上病毒的传输又难以操控,总会给网络带来一些不安全因素,还有上网顾客因不正确操作更易引起系统崩溃等事件的发生。在传统的网络建设中,即使主机对客户机实施实时监控,也难免客户机中一些顾客的非法操作,甚至在不知不觉中通过光驱,优盘等更先进的技术手段带入病毒。


    再次,在传统的网络建设模式中,除了网络建设必备的网络服务器(或配置较高的主机)、网络拓扑结构、包括集线器,交换机等在内的网络设备外,还有一项投入就是直接面对网民的网络终端(或称客户机)。一个中、大规模的网络,其终端一般在40-100台左右,因此网络的初期投入成本将占有相当大的一部分。如何缩减这一部分的成本,同时又保持客户机良好的性能,即成为建设中的一个非常重要的问题。


    综上所述,传统的网络建设模式已经不能适应网络发展的需求。为了在激烈的竞争中立足,保证良好的系统(本地,网络)运行速度和稳定性,并承受长时间连续运作的能力。一种新型的网络解决方案应运而生?具有RAID功能的无盘网络系统。


    具有RAID功能的无盘网络解决方案最基本的特点是降低架构成本,提高上网速度,管理方便;它针对目前的网吧、校园网开发了相应的改造方案,最大限度的提高了网络的易操作、易维护、易管理、共享性及娱乐性。


  二、方案内容


    1、系统简介


    RAID的无盘网络就是采用一台具有磁盘阵列(RAID)服务器,所有的软件都安装在服务器上,而下面的工作组则无需光驱、软驱、硬盘。每台客户机只要配有一块网卡, 所有内容都从服务器上读取,共享服务器资源。


    没有接触过无盘网络的人可能会很快对这样的网络产生兴趣,每台客户机省掉一个硬盘,一套三四十台机器的网络系统省掉的钱就相当可观,这可能是每个刚接触无盘网络的人的第一印象。的确,省钱是无盘网络的一大优点,而实际上无盘网络的最主要优点却并不是省钱,而是”管理和维护”。


    负责网络管理的管理员们对”管理和维护”应该有比较深的认识。网络管理员的主要工作就是要保证一个网络能正常运行。一个普通的有盘网络,例如一个网络教室,如果网络中的客户机出了什么问题,开不了机、上不了网,或者网络中的软件需要升级,把Offce97升级为Office2000,这时网络管理员就要忙起来了,他要负责把每台机器都调整好,安装上新的软件,甚至每台机器的硬盘都要重新格式化、分区、安装好系统等。也许过不了多久,系统又被学生不小心破坏掉,于是又是繁琐的安装、调试等。麻烦不说,还要耽误工作、影响用户的正常使用。而如果应用RAID的无盘网络系统,网管只须把工作站要用到的操作系统的文件和软件文件都放到服务器上,系统的管理和维护都在服务器上完成,软件升级只需要配置一次,网络中的所有计算机就都能用上新软件,这对网络管理员来说的确是福音。而如果服务器采用RAID解决方案,不仅可使其和客户机的读写性能提升,更使服务器的安全可靠性增加了100%。


    为了提高服务器存储系统容量、传输数据的速度和保证数据的冗余性,那么究竟什么是RAID?该怎么来实现?下面就来介绍相关的知识。RAID(Redundant Array of Inexpensive Disks)技术,即“廉价冗余磁盘阵列”技术。


    在开发磁盘阵列时,当初的设想除了使用多块硬盘用来实现更高速度的考虑之外,还有存储冗余能力及扩容方面的考虑。系统的存储冗余能力是指:假如任何一块硬盘出现问题的时候,能使系统仍然继续工作。而系统的扩容是指假如单块硬盘的容量达不到用户的需求时,可以采用多块硬盘捆绑来提供更高容量的存储系统。基于这些想法,就产生了RAID技术,实质上,可以把RAID理解成一种使用磁盘驱动器的方法,它将一组磁盘驱动器用某种逻辑方式联系起来,作为逻辑上的一个磁盘驱动器来使用,以实现用户的需求。


    磁盘阵列有许多优点:首先,提高了存储容量;其次,多台磁盘驱动器可并行工作,提高了数据传输率;


    RAID技术确实提供了比通常的磁盘存储更高的性能指标、数据完整性和数据可用性,尤其是在当今面临的I/O总是滞后于CPU性能的瓶颈问题越来越突出的情况下,RAID解决方案能够有效地弥补这个缺口。

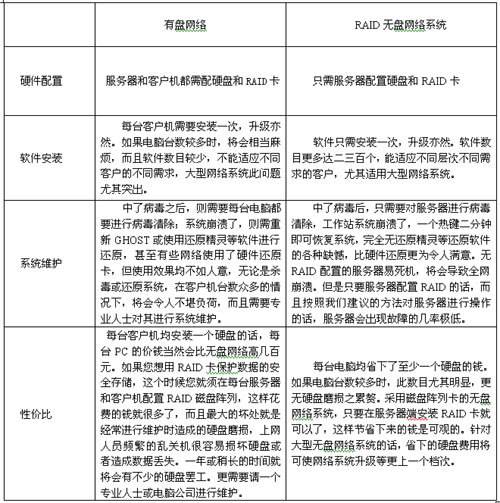

    ★ 带RAID的无盘系统与有盘系统比较



    2、方案介绍


    本方案采用百兆双服务器架构(采用RAID磁盘阵列),中心网络采用一台16口带VLan 功能的交换机,建议工作站40-100台左右。服务器采用Windows 2000 Server SP3,工作站采用游戏兼容性最好的Windows 98 SE,本系统安装最新Service Pack3、IE6、DX8.1B及各种安全补丁,解决了有盘系统易发的低级入侵,攻击漏洞等错误,并能阻挡大多数病毒的入侵(如FunLove、尼姆达、红色代码等)。配HighPoint的RocketRAID454阵列卡,其RAID5功能对系统更加安全、健壮、不易崩溃,在性能及稳定性上表现更为出色。

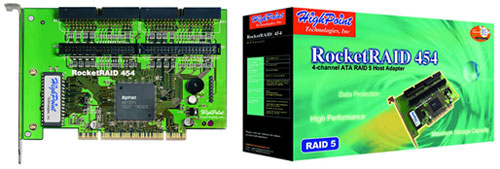

    ★磁盘阵列卡




       建议用户配置HighPoint的Rocket系列板卡


    由美国HighPoint公司设计、研发、生产的控制芯片以及Rocket ATA  RAID系列控制卡在市场上得到受到广大存储客户的亲睐;近几年来,ATA  RAID卡已在大、中、小型服务器得到广泛应用,特别是网络技术的不断发展,在配置无盘网络系统中采用磁盘阵列卡已是不可缺少的一部分。因为它不仅仅扩展了硬盘的接口数量,还对整个系统的运行速度、兼容性能发挥了巨大的作用;而且随着RAID技术的不断发展,人们对数据安全存储越来越重视。



  三、方案特点


    1. 安装配置简单:友好亲和的HighPoint RAID Management管理界面和操作方式,很直观,用户可以轻松玩转RAID无盘网络系统的设置,整个网络中客户机的安装配置简单易行。


    2. 管理维护方便:体贴细致的设计思想和逻辑流程,给用户提供了最方便的操作方式和最大的灵活性,使得用户也可以像使用普通的Windows应用程序一样来管理整个RAID无盘网络系统。


    3. 运行稳定:配有HPT RAID卡的系统配置方案,解决了传统无盘网络经常发生的软件运行问题和系统死机问题,从图像处理到程序设计,从网上冲浪到大型联网对战游戏均能稳定流畅运行。


    4. 极强的安全防护性:HPT的管理软件具有用户名、密码管理功能,使无盘网络的安全性达到了系统安全的极限,把系统遭受有意或无意破坏的可能性降到最低,真正实现零维护。


    5. 支持多种操作系统启动:因为HPT的板卡有自启动功能,即用户可设置从任一一块系统硬盘启动,这样使用户轻松实现了多操作系统的切换。支持多种操作系统,如 Win95,Win98/ME, WinNT4.0, Win2K, WinXP, Linux (Red Hat, SuSE,Turbo, Caldera) 和FreeBSD。


    6.  广泛的硬件兼容性:HPT对产品做了全面细致的测试,尤其在兼容性方面,HPT配备了大量的硬件环境做兼容性测试,排除了用户后顾之忧。


    7.  在操作系统下管理控制RAID:除了在BIOS下管理RAID,RocketRAID 454还提供了在操作系统下的管理软件。方便的向导安装,可让您实现轻松安装和使用。


    8. 不仅支持RAID0、1、10和JBOD模式,如果您对数据的安全系数要求高的话,最好采用RAID5来实现无盘网络安全管理,兼具高性能,高安全性和高容量利用率三方面优势。


    9.  扩展接口灵活,HighPoint火箭卡支持双通道、四通道、八通道的数据通道和硬盘数,单盘容量超过137G的限制,提供了更大的数据存储容量,为系统提供数据安全保障。
