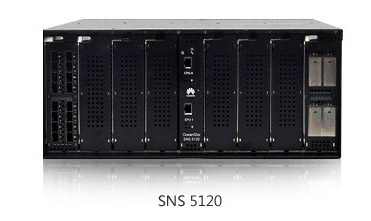

SNS5120具有良好的可扩展性，占地面积小，管理简单，维护方便，总体拥有成本低，是企业和数据中心组建存储区域网络的理想选择。
·SNS5120交换机提供16-128个8Gbps设备端口。
·2台SNS5120交换机间可采用专用线缆HyperStack进行堆叠连接，提供高达1.6Tbps带宽，堆叠网络提供256个设备端口。
·SNS 5120在一个机箱模块中提供了8个端口模块插槽，每个端口模块提供16口8Gbps，端口密度高达32/U。
·SNS 5120带有冗余/热切换 I/O、CPU、电源和风扇插片，以获得最高可用性。
·SNS 5120还提供一个强大且易于使用的软件工具套件，用于对大量的大型组构进行设置、监控、微调、故障排除和维修实现全面的组构管理。
·标准4U机架式，为全模块化设计(Customer Replacement Unit)，维护操作简单按需扩展。
| 型号
|
SNS5120
|
| 硬件特性
|
| 端口数
|
FC端口：16-256个8Gbps (支持16端口粒度升级)
|
| 端口模块/机箱
|
单台支持16 到 128个光纤通道 8/4/2 Gbps 端口，最大 8 个热插拔插片
|
| 端口类型
|
通用、自适应，支持Fabric/P2P/LOOP等类型
|
| 速率/时延
|
1.0625/2.125/4.250/8.50 Gbps / <0.2μsec @ 8 Gbps
|
| 总体带宽
|
1×SNS5120 – 816Gbps（全双工），2×SNS5120 HyperStack – 1632 Gbps（全双工），无阻塞HyperStack架构
|
| 点对点带宽
|
212MB/s 全双工（1Gb 端口），424MB/s 全双工（2Gb 端口），850MB/s 全双工（4Gb 端口），1700MB/s 全双工（8Gb 端口）
|
| 多交换机 Fabric
|
支持所有拓扑(stack/cascade/ cascaded loop/ mesh)，多达 239 个交换机
自适应聚合（Adaptive Trunking），智能路径选择
|
| 介质类型
|
FC端口：行业标准3.3volt热插拨SFP+模块（8Gbps），兼容SFP（4/2Gbps）；
光纤：支持50/62.5微米多模光纤，及9微米单模光纤
|
| 最大帧大小
|
2148 字节（2112 字节载荷）
|
| 软件特性
|
| 可视化用户界面
|
所有关键部件LED指示灯，基于Web及GUI的管理界面和故障定位指示
|
| 互操作性与认证
|
与符合 FC-SW-2 标准的设备兼容，包括主流厂商服务器、存储系统、HBA卡等设备和应用软件，通过 FCIA SANmark 和 SNIA SMI-S 认证
|
| 管理性
|
Web管理工具QuickTools，CLI，高级管理软件Enterprise Fabric Suite (可选)，API，采用标准SMI-S协议；支持GS-4 Management Server (含FDMI)，SNMP，RADIUS，FTP，TFTP，SSL，SSH，telnet等管理协议
|
| Zone分区
|
强制硬件Zone，支持Security分区，支持端口绑定增强安全性
|
| 物理特性
|
| 电源
|
AC 100V（10A）～240V（4.2A），47～63Hz
|
| 功耗
|
<1008W
|
| 尺寸
|
4U, 179mm(H) *431mm(W) * 673mm(D)
|
| 重量
|
<40.82 kg
|
高密度、高扩展性
·高密度：4U机箱，最大支持128个端口，端口密度达32/U，为同类产品两倍
·高扩展性：以16个端口为扩展单位，支持从16端口到128端口平滑升级
·双机堆叠：支持两台设备通过HyperStack堆叠，提供高达256个端口
·部署灵活：适用于本地/远程/分布式的核心/分发/边缘配置拓扑
高性能、高可靠性
·高带宽：基于全交换架构设计，背板带宽高达800Gbps，支持所有FC端口达到全双工8Gbps带宽。通过HyperStack级联后，系统带宽高达1.6Tbps。通过强大的嵌入式 CPU 和 I/O 插片专用集成电路实现最高的处理性能
·低延时：采用专有ASIC芯片，Cut-Through路由实现了0.2微秒的业界最低时延
·故障自动转移：关键模块(CPU、电源、风扇和 I/O 插片)冗余设计，支持热插拔和故障自动转移，提供99.999%的系统可用性
·无中断保障：支持无中断固件升级，I/O StreamGuard和强制硬件分区，全面提升系统可靠性
虚拟化、互操作性
·端口虚拟化：通过NPIV技术实现N_Port ID虚拟化，提升虚拟连接安全性，支持VMware、IBM、HP等厂家NPIV虚拟机方案
·兼容行业标准：兼容遵循FC-SW-2行业标准的8/4/2Gbps光纤交换机
·广泛的互操作能力：支持与业界主流厂商的存储系统、服务器、应用和基础架构的互操作
·丰富的管理接口：支持SNMP、SMI-S代理和API接口，方便与第三方管理系统集成
管理简单、统一
·嵌入式WEB管理：通过设备内嵌的QuickTools管理工具，提供基于向导的安装和远程配置，针对Zone配置可直接拖放，使用简单方便
·多交换机管理：通过堆叠或ISL级联的构成的交换机Fabric，逻辑上可作为单个设备进行管理，简化配置，节约管理成本
·多Fabric管理：通过Enterprise Fabric Suite高级管理软件实现对多Fabric的管理，支持自动拓扑发现，延长距离传输、mPort、图形化性能监控等高级功能
