客户背景

胜利油田是中国石化集团公司所属的国家特大企业型之一，中国第二大油田，位于山东省北部渤海之滨的黄河三角洲地带，分布于8个地市的28个县（区）境内，主要工作范围约4.4万平方公里，涉及物探、钻井、采油、油建、集输及科研等多个专业领域，70多个下属二级单位。

经过近四十年的发展，胜利油田在勘探、开发、生产及管理等各个方面积累了大量宝贵的数据，目前大多数单位的关键业务也都在局域网上运行，数据量大、节点多、电子化程度高、种类复杂、数据成本高、增长速度快。但是，这些数据对油田建设和发展的作用非常巨大。

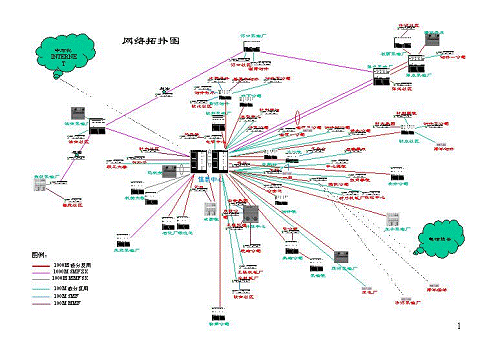

胜利油田综合信息网系统拓扑结构图

胜利油田为了避免硬件故障、软件故障、人为操作失误、黑客入侵、病毒破坏、自然灾害等各种因素的影响，防止数据丢失和保证信息的可用性，计划构建一套性能优异、功能完善的网络备份系统，以最大限度地保证这些宝贵“财富”的安全。并从吸取美国9.11事件中，因缺乏对异地备份的足够重视而遭受重大损失的深刻教训，明确使用网络数据异地备份的重要性。

胜利油田选择EMC的原因
这个项目中的100多个备份节点分布在2000平方公里范围内的多个城市之间，距离备份中心最远的节点达200公里，网络结果十分复杂，是国内所有行业中迄今距离最长、结构最复杂的城域网备份项目。

通过反复论证和严格招标，胜利油田选择EMC Networker作为针对于UNIX、Windows等开放系统的数据备份软件，主要的备份系统位于专为此项目建立的两个直线距离达43公里的备份中心，并计划在未来将其扩展成为资料中心及容灾中心。主备份中心和辅备份中心的数据应可以相互备份，达到最好的容灾效果。

EMC公司长期致力于为全球企业用户提供数据存储备份系统的完整解决方案。其存储备份产品在政府、企业、金融、电信中有广泛的应用，正是对EMC的产品及解决方案的了解以及充分信任，胜利油田选择了EMC公司的NetWorker作为其公司的备份软件，实现全企业的数据异地容灾和集中备份。

EMC NetWorker备份解决方案

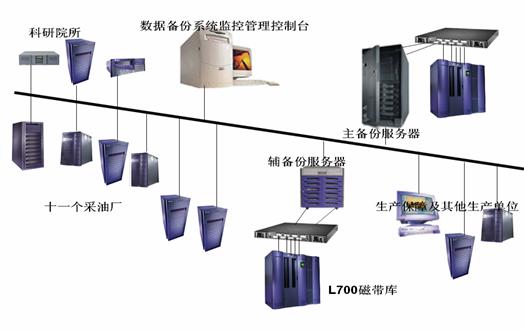

在胜利油田数据备份系统的建设中，基于现有的网络架构，我们采用NetWorker数据备份管理软件，并结合SUN的L700磁带库系统实现LANFree的数据备份。设备连接图如下：

如上图所示，主备份服务器和辅备份服务器与磁带库系统是通过FC连接的，在备份服务器上分别配置的两块光纤适配卡与Brocade SilkWarm 2800交换机连接，Brocade SilkWarm 2800交换机又通过FC与磁带库系统连接，实现备份数据的存储。

配置一台Windows 2000服务器作为整个备份系统的监控管理服务器。此服务器实现主、辅两个备份服务器的运行管理及磁带库系统的监控。

在主备份中心使用IBM P690的一个节点为专用的备份管理服务器，通过FC技术连接一台大容量的StorEdge L700磁带库系统，实现包括胜利油田十一个采油厂在内的资料备份。

在辅备份中心使用一台SUN V880服务器作为专用的备份数据存储管理服务器，通过FC技术连接一台大容量的StorEdge L700磁带库系统，实现包括胜利油田四个科研院所、生产保障部门等其它单位在内的数据备份。

此外，在本方案中采用的主辅备份架构除了分别实现不同厂矿的备份数据的存储管理外，在主辅备份服务器之间还可进行备份数据的“克隆”操作， “克隆”本地备份的备份数据到位于异地的另一台磁带库系统中，可确保这些备份数据的物理安全性，实现了低成本的数据磁带容灾。
