项目: 日本东芝医疗系统(Toshiba Medical Systems)公司

挑战：为医疗数据提供高可靠、高性能、便于管理的存储

解决方案产品：EonStor S16F-R1430

具有以下显著优势，因而能够充分满足其应用需求：

持续性不间断的高带宽

高可用性

通过连接扩展柜，可达到84TB的海量存储

具有很好的性价比

"Aquilion ONE" 是一套全新的 X 光断层扫描系统，每旋转一次即能拍摄厚度 0.5 公厘，深度最大 16 公分的剖面影像，只需旋转一次就能捕捉并储存大脑或心脏的数据。 "Aquilion ONE^TM " 采用世界顶尖的技术，能够快速撷取医疗状态与机能诊断所需的资料，这对目前其它的 X 光断层扫描系统来说都还很难做到。

项目背景：

日本东芝医疗系统 (Toshiba Medical Systems) 是日本医疗器材的顶尖制造商，它为其国内市场提供完整的诊断影像系统解决方案，技术范围涵盖早期疾病筛检、诊断后治疗、治疗后追踪，以及将所有医疗设备整合在一个工作流程中。除了台湾国内市场外，该公司的名声亦享誉全球。

近期上市的 "Aquilion ONE" X 光断层扫描系统能够快速撷取医疗状态与机能诊断所需的数据，而这样的技术对于现今其它 X 光断层扫描系统来说仍然很难做到。它每次旋转时都能够拍摄厚度 0.5 公厘，深度最大 16 公分的剖面影像，只需旋转一次就能清楚捕捉并储存大脑或心脏的数据。

Aquilion ONE 的功能：

1.只需旋转一次即可拍摄心脏或大脑的整体影

像，以进行完整的机能诊断。重建后的 3D 数据能够确切代表某一阶段的心脏周期。即使是动态的情况下，例如心脏跳动时，每张影像间仍不会发生任何错误。

2. "Aquilion ONE" 在建立大范围的 3D 影像时不会产生任何延迟的情形，这是它优于其它 X 光断层扫描系统的地方。整个器官的机能诊断可以实时且动态地完成。

3. "Aquilion ONE" 能够有效缩短重大疾病的诊断时间，而心脏病的诊断时间可缩减四分之一。

4. 由于 "Aquilion ONE" 能够缩短拍摄影像的时间，因此所需的造影剂和曝光剂剂量也会相对减少。

解决方案

Infortrend EonStor S16F-R1430 是唯一能够符合 "Aquilion ONE" 所有应用需求的磁盘阵列系统。EonStor S16F-R1430 能够高速记录实时影像，且数据不会遗失或发生错误。与医疗设备搭配使用时，Infortrend EonStor产品能够提供良好的质量，促进高效能与高可靠性，且应用范围十分广泛。为保证其产品一致的质量，Infortrend 另外也提供了韧体与硬件的管理功能，这些功能对于系统中每台机器的顺畅运转起到非常重要的作用。

磁盘阵列系统所满足的需求

- 可录制实时影像

- 录制完成后不会发生数据遗失或错误

- 冗余控制器

- 可与医疗设备搭配使用

- 韧体管理

- 硬件管理

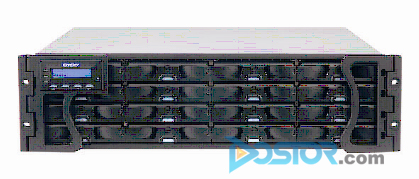

                                                               S16F-R1430

功能

- RISC CPU，1MB L2 高速缓存

- ASIC400 硬件校验芯片

- RAID6 效能 (连续性数据)

> 读取：1530MB/秒

> 写入：893MB/秒

- 每个控制器最大 2GB 的高速缓存

- 18Gbps RCC 通道

- 8 个 FC 4Gbps 主机连接端口

- 2 个 SAS

- ASIC400 硬件校验芯片

- RAID6 效能 (连续性数据)

> 读：1530MB/秒

> 写：893MB/秒

- 每个控制器最大 2GB 的高速缓存

- 18Gbps RCC 通道

- 8 个 FC 4Gbps 主机连接端口

- 2 个 SAS 12Gbps (4 条 PHY，每条 3Gbps) 扩充连接埠，用来连接JBOD

- 可采用 SAS 或 SATA 硬盘

- 管理软件 / 附加功能

- 100VAC @ 9A 或 240 VAC @ 4.5A，内建 PFC 可自动进行切换

- 131 (高) x 485 (宽) x 532 (深) 公厘

- 符合 RoHS 规定
