将车载电源用1005超小尺寸噪声对策片状铁氧体磁珠商品化

株式会社村田制作所开发了车载电源线用1005超小尺寸(1.0 x 0.5 mm)噪声对策元件——片状铁氧体磁珠“BLM15PX_SH1/BH1系列”。量产于2022年12月开始。

近年来,汽车电子化不断取得进展,除了ADAS(高级驾驶辅助系统)、用于无人驾驶的摄像头和传感器之外,还逐步配备了许多用于V2X(1)的无线通信功能。为了让更多车载部件正常工作并实现高度安全,帮助提供稳定电源的噪声对策元件必不可少。其中,片状铁氧体磁珠在每辆汽车中的使用数量就达到了数百个,因此需要在提高降噪性能的同时减小尺寸。

村田的片状铁氧体磁珠“BLM15PX_SH1/BH1系列”通过运用特有的内部电极成形技术进行全新结构设计,在实现可以产生大电流及低内阻的同时,还能获得更高的阻抗特性。与村田的传统产品1608尺寸(BLM18PG系列)相比,相同性能条件下的贴装面积减少了大约60%,实现了小型化。从而提高了车载设备电源线设计的自由度,并通过车载设备的进一步小型化支持自动驾驶系统的高端化。

村田将继续进一步充实车载用产品阵容,为汽车的高性能化和高功能化做贡献。

产品特点

超小的车载电源线用片状铁氧体磁珠,1005尺寸,阻抗为120Ω,额定电流为2A(85℃时)

除了本公司特有的高纵横比电极成形技术和高阻抗获取技术,还建立了全新的微细加工技术,从而在保持高性能的同时满足了AEC-Q200(2),而且在150°C(BH系列)以下的环境中均能使用

适合用于动力传动系统和安全用途

工作温度分为-55~125℃产品(SH系列)和-55~150℃产品(BH系列)2个产品阵容

产品阵容:阻抗为33Ω(100MHz时)/额定电流为3A(85℃时)到600Ω/900mA(同条件)

直流电阻(Rdc)低,为0.022Ω(BLM15PX330)~0.23Ω(BLM15PX601),减少了功率损耗和发热量

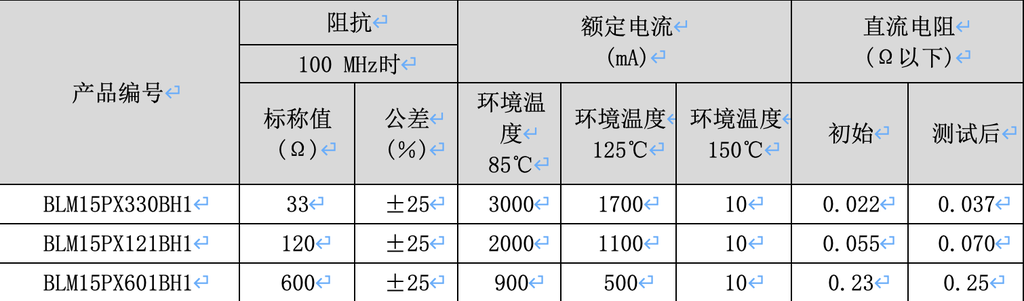

主要规格
