H3C万兆IP存储厦门银行在线业务存储案例分析

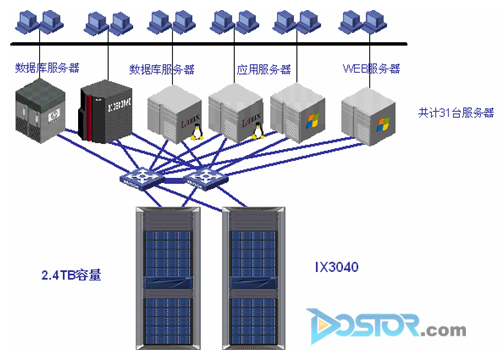

需求背景和应用方案优势:中国人民银行厦门中心支行(以下简称厦门人行)是人民银行的重要支行,承载着人民银行福建省的重要业务,到07年随着银行业务的增长,对业务系统的数据存储容量、安全提出了更高的技术要求。基于新的业务流程,需要为包括结算系统在内的共24个业务系统和31台服务器提供统一的、高安全性的、大容量的存储平台。

由于业务系统和服务器的操作系统平台非常多,并且各系统对存储的性能要求又参差不齐,如果采用传统的FC SAN方案面临着昂贵的网络改造成本压力和复杂的SAN(存储网络)管理问题,仅SAN(存储网络)扩容的费用就将高达数十万,特别是对于非高性能的UNIX、LINUX平台需要提供单独的主机接口和协议许可,并且考虑到后期业务的持续发展,数据安全、扩容和维护的成本必将给厦门人行带来极大的压力,因此H3C公司针对厦门人行的突出问题在本次数据中心核心业务存储系统建设项目中,提供了目前成熟、先进的IP SAN技术方案,具体优势如下:

  • 合理投资节省成本

构建基于IP网络的数据存储基础架构,极大节省了人行的投资,此次项目涉及31台的服务器,采用以太网卡和IP SAN交换机的接入成本远低于FC的接入成本,仅光纤卡和光纤交换机的成本就节省了数十万,而且从业务发展的角度来看,扩容和维护的成本也远低于FC SAN;

  • 为数据安全和业务连续性提供全面保障

采用H3C IX3000系列存储产品的CDP保护技术,在IP网络的基础架构上实现对所有关键应用系统实时数据的存储和备份,确保各应用系统在因误操作(或逻辑错误)而引发数据错误时具备快速、可靠的恢复手段,数据保护的最小时间间隔达到分钟级。使各种关键性业务应用达到更高的连续性水平,为厦门人行各项业务的数据安全和业务的最大连续性提供了全面的保障;

  •  提供强大的SAN扩展性

在保证性能的同时提供强大的扩展性,为厦门人行提供了强壮的SAN,由于H3C的IX3000系列产品提供了足够的主机端口,IP SAN的性能不低于FC存储,并支持千兆和万兆的分层接入方式,并且进行扩展技术上非常简单,集中存储的性能和容量都可以在线线性扩展,未来的扩容、维护完全基于已有的成熟IP网络,为今后厦门人行业务的长期快速发展,提供有力的技术支持和保证。

  •  管理简单节省人力资源

采用H3C的IP SAN方案,所有的系统设置和配置调整都可以在同一网络管理界面完成,并且所有的操作界面全部为中文操作界面,只要对IP网络有基础的人员进行培训后,就可以轻松掌握,极大的降低用户对存储系统管理难度,为厦门人行节省了人力资源;

核心产品介绍:本次项目H3C公司为厦门人行采用了万兆结构的IX3040产品,具有目前业界先进的存储结构设计,为人行各系统的稳定运行提供了必要的条件,为数据存储提供了高速的性能,所有结合H3C存储产品丰富的管理功能,数据统一由H3C存储提供数据保护服务,为数据的安全提供了可靠的保证。

H3C IX3040产品业界领先的硬件结构介绍:

  •  先进的体系架构,高性能的存储平台

Neocean IX3040前端提供8个千兆主机接口,后端提供最高达48Gbit/s的磁盘访问带宽,是一个全方位的高性价比数据管理平台。

  •  "10G+"磁盘访问通道

后端磁盘访问带宽的限制,往往成为整个存储系统的瓶颈,IX3000采用先进的SAS总线技术,每条SAS总线能够提供超过万兆(12Gbit/s)的访问带宽,大幅度提高了后端磁盘访问通道的性能。

  •  冗余和负载均衡

一条光纤环路只有一条通道,如果该通道发生故障,那么整个环路的传输将会中断。一条SAS链路的多个通道之间具备冗余和负载均衡功能,在4路宽端口设计中,在3条传输通道发生故障的情况下,仍然可以进行数据传输,大大提高了链路的可靠性。

  •  全交换智能磁盘柜

IX3000磁盘柜采用SAS交换技术,其内部交换吞吐量高达72Gbit/s。每个磁盘都有独立的数据访问链路,不受其它磁盘的干扰,完全避免环形架构下多块磁盘共享带宽导致性能下降的问题。

  •  领先的磁盘技术

IX3000支持SAS磁盘和SATA磁盘混插,其中SAS磁盘采用双端口、全双工的串行传输,不仅继承了传统SCSI磁盘的高可靠性和易管理性,而且进一步提高了数据的传输能力。

  •  高性能多核存储控制器

IX3000存储控制器在设计上融入多核处理器、PCI-E总线、FBD内存等多项业界领先的数据处理技术,保证了控制器的高I/O性能和业务扩展能力。

  •  多路径冗余和控制器负载均衡

IX3000存储控制器集成路径冗余和智能负载均衡功能,提供从应用服务器到存储阵列的端到端的业务分担和冗余保护。在主机访问链路、磁盘访问通道、存储控制器出现故障时,能够避免单点故障,保证存储业务的连续性。更重要的是,不管是路径切换还是控制器切换,整个过程都不需要应用主机的参与,最大限度的减少了对应用的影响。

综上所述,在采用以H3C IX3000系列万兆存储产品为核心的IP SAN方案后,用户最突出的感觉就是存储原来如此的简单!
