创新科存储BS3000e在某省级电信全球眼项目的应用

某省监控系统现状

在参与建设"平安城市"的过程中,某省电信公司以"全球眼"为主打产品,认真分析客户的不同需求,整合传统视频监控企业的技术优势,提出了降低投入、减少风险、维护省心、提升形象的推进思路,解决政府及相关部门在资金、技术上的困难,提供一揽子解决方案。

全市社会面治安监控系统将采取数字化的方式进行建设。各地党委、政府、重要路口、城郊主要出入口、大型专业市场、车站、码头、城市广场、体育场馆、旅游景点出入口等是治安重点控制部位,采用前端模拟、后端数字的方式建设。单位、场所行业、住宅小区门前及路段上的监控点,将全部采用IP接入的方式建设,图像信号经编码后直接接入为市治安监控系统建立的专用虚拟网平台。两类方式建设的监控点的图像资料分区独立保存,共用一个平台操作,形成覆盖主要公共区域的"天罗地网"。

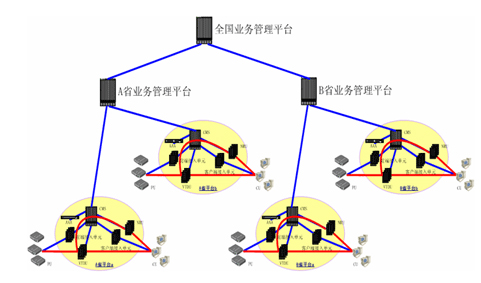

目前,某省已建成社会面治安监控系统164套,安装监控摄像探头超过2000只。随着信息化、网络化程度的提高,以往采用的模拟视频监控系统逐渐暴露出很多缺点,如硬件设备复杂、监视画面切换不便、录像带取换频繁、保存检索、控制管理不便等。为此,在充分利用现有监控设备的基础上,某电信公司设计了一套先进的数字化、网络化的监控系统。是运用互联网及多媒体技术开发的整合式集中智能管理平台,可提供高清晰监控图像、视音频对讲、分布式存储、录像回放检索、远程控制、WEB服务和系统集中控制管理等全方位支持。系统功能强大、先进、可靠,网络适应能力强,可适用于网络化监控和远程监控。

创新科BS3000e解决方案

该省这套基于第4代网络数字化的监控系统基本实现全网IP化,那么视频信息的存储,信息生命周期的管理和信息回放等都成为的项目实施中的难题。 监控系统之多,存储容量之大,如何与全网的IP互通是这个项目中最难解决的问题。其中存储系统通过多次测试,调研,对比的情况下,最后选择创新科存储公司的 BS3000e设备作为全球眼系统的中心存储系统。

BS3000e存储系统以IP的方式接入到整体监控系统的多个系统中,能通过IP网络进行信息的直接传递。由于业务开展的需要,原有线路及网络接口已经不能满足需求,新增加多台BS3000eIP存储设备主柜,每台主柜连接3台扩展柜,总配置几百颗750GB硬盘。项目采用多台NRU服务器,通过千兆IP交换机连接多套BS3000e磁盘阵列。

BS3000e作为创新科最新的ISCSI产品具有高容量,大带宽。可并发读写等多个特点。其中使用ISCSI接口可以保证监控网中的所有数据互连互通,不会造成数据孤岛。 UIT BS3000e采用最新的SATA/SAS技术与成熟的iSCSI技术, 并与强大的Intel奔腾处理器和DDR内存结合, 经过优化的基于Linux的存储系统和管理软件. 全冗余模块化的设计来提供更高的可靠性. 从而满足监控系统在低成本的基础上对大容量和高吞吐量的存储性能要求. 大吞吐量和数据的高可用性对一个监控存储系统而言是非常重要的. BS3000e的双活动控制器设计同时改善了系统的性能和数据的可用性. 当要与相关的磁盘组通信时, 每个磁盘组都指定了一个主控制器以达到最佳的性能.

另外BS3000e的多个IP端口可以绑定成一个虚拟IP,使用多链路冗余(MPIO)技术,保证任何一个端口故障不会影响整个业务的连续性。

独特的控制器设计也是采用高端FC磁盘才有的的内存数据相互备份技术(cache mirror). 每个控制器都有另一个控制器的详细信息, 当一个控制器出现故障时, 另一个控制器就能快速响应并接管相应的资源和应用. 为了提高可用性, 每个控制器都可以服务系统内任何一个磁盘组. 当一个控制器失效, 原有控制器上的磁盘组将自动迁移到另一个活动的控制器上, 而无需用户的干涉. 全局热备盘和无源背板给存储系统更高的可靠性。 另外,BS3000e的多路径设计提供给每个控制器一个专门的通道. 消除了内部磁盘的依赖性, 并增强了高可用性. 独特的双通道设计使得每个控制器都可以高效和快速的存取.

方案优点:

1 安全。监控系统的数据必须是安全的并受到全面的保护. 在BS3000e中, LUN只能被经过认证的主机来存取他们. 这通常称做LUN masking. 另外, CHAP用于每个ISCSI会话登录时的认证. 所有的管理存取也受到了存取控制表的保护.

2 便于管理。虽然BS3000e使用了很多高端存储的技术,但是在管理上是非常简单方便的,基于WEB的管理界面设计的非常直观和易于使用. 管理员只需要6个简单的步骤就可以将整个系统配置起来.

总结

BS3000e以上的特性完全满足这次电信全市的监控文件存储要求。优秀的大带宽,大容量和稳定性也得到了用户的认可,此次的采购容量为过百T的超大容量中心存储系统。创新科BS系列ISCSI产品广泛的应用,在流媒体行业多个成功案例(其中包括亚洲最大的ISCSI存储网络-济南电视台全台网)能保证解决方案的成熟性和稳定性。
