自思科系统公司于2002年11月推出了Cisc MDS 9000系列光纤通道交换机和导向器之后，其IT部门就开始计划将所有数据中心的原有SAN基础设施全面移植为基于Cisco MDS 9000系列的基础设施，并最终建立了世界上最大的完全互联式SAN网络。在美国，其SAN横跨了东西海岸的四个数据中心，它们分别位于北卡罗来纳州研究三角园区（RTP）和加利福尼亚州的圣何塞。新型SAN基础设施大大提高了可管理性、可扩展性和性能，使IT部门能够成功地满足企业的灾难恢复和业务连续性目标。



    思科SAN基础设施



    美国思科SAN基础设施的统计数据如下（图1）：

• 四个数据中心?D?D两个位于圣何塞，两个位于RTP；
•  总共5428个互联光纤通道端口，共支持2100多个主机和存储端口，以及208条交换机间链路（ISL）和增强ISL（EISL）；
• 74个有效虚拟SAN（VSAN）；
•  39台Cisco MDS 9000系列交换机（36台MDS 9509和2台MDS 9506多层导向器交换机，再加上一台MDS 9216多层交换机）；
• 64个千兆以太网接口，共支持两条跨国IP光纤通道（FCIP）链路，并支持RTP中的本地iSCSI主机；
•  SAN连接存储高达1.5 PB。



    思科IT人员在四个数据中心内建立了两套物理上独立的基础设施，每套物理基础设施都配有应用专用VSAN，以便提供物理级冗余性，实现高可靠性和阵列隔离。

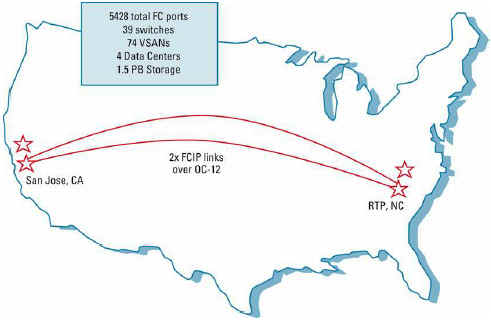

    图1 思科SAN基础设施横跨美国的东、西海岸


    共5428个FC端口

    39台交换机

    74个VSAN

    4个数据中心

    1.5PB容量



    加利福尼亚州圣何塞        通过OC-12支持2条FCIP链路       北卡罗来纳州RTP



    数据中心间连接



    数据中心使用以下几种连接方法：

• 在RTP，包含16条2Gbps链路（共32Gbps）和8条2Gbps链路（共16Gbps）的两个负载均衡端口通道通过光纤链路将两个数据中心连接在一起，提供48Gbps的负载均衡型冗余数据中心间连接。
• 在圣何塞，在两个圣何塞数据中心使用了多个路由光纤对，并利用这些路由光纤对上的粗波分多路复用（CWDM）创建了2条16Gbps的负载均衡端口通道（共32Gbps）。每个数据中心的2台8端口CWDM光分插复用设备（OADM）通过两个光纤对提供连接。
• 两条FCIP链路通过共享OC-12（622Mbps）WAN连接圣何塞和RTP数据中心。思科IP服务质量（QoS）技术与Cisco MDS 9000系列FCIP特性的高级TCP调试功能相结合，可确保存储流量获得高吞吐率，且可在网络接收事务处理及其它数据中心间流量的同时即时使用WAN。

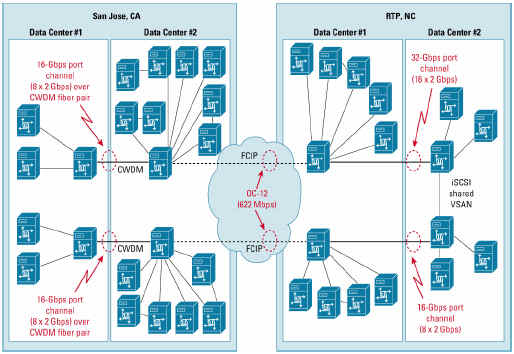

    图2 思科的四数据中心SAN基础设施（加利福尼亚州圣何塞和北卡罗来纳州RTP）



    加利福尼亚州圣何塞              北卡罗来纳州RTP

    一号数据中心   二号数据中心           一号数据中心   二号数据中心

    利用CWDM光纤对建立的16Gbps端口通道（8×2Gbps）   32Gbps端口通道（16×2Gbps）



                   OC-12（622Mbps）             iSCSI共享VSAN

    利用CWDM光纤对建立的16Gbps端口通道（8×2Gbps）   16Gbps端口通道（8×2Gbps）



    SAN管理



    思科IT人员可以从思科网络上的任何控制台管理整个思科SAN基础设施。Cisco MDS 9000 系列阵列管理器能够为整个物理和逻辑存储基础设施提供完整的概览和配置门户，包括所有交换阵列、分区、交换机、存储阵列和主机。Cisco MDS 9000系列设备管理器能够对每台交换机执行配置和监控。利用基于角色的访问控制（RBAC），可以保证只有通过验证的授权IT人员才能执行某些命令，以及访问或修改相应的SAN资源。



    从思科IT SAN环境中看到的某VSAN的实际交换阵列管理器屏幕视图如图3所示。



    图3 思科IT SAN基础设施中某VSAN的Cisco MDS 9000交换阵列管理器视图，其中包括交换机、主机、存储和链路。图中显示的是在左边的漫游窗格中被选中的VSAN。





    扩展存储基础设施



    利用Cisco MDS 9000的高端口密度和VSAN功能，IT人员能够显著增强思科SAN基础设施。随着时间的推移，IT人员还能利用现有的物理Cisco MDS 9000系列交换机和EISL部署更多SAN交换阵列管理器。而以前，必须添置交换机和物理ISL才能实施这种操作。现在，思科IT人员可以根据自己的需要从交换阵列管理器或设备管理器窗口建立SAN网络。



    实现业务连续性和灾难恢复



    与许多企业一样，业务连续性和灾难恢复计划也是思科IT部门最关心的问题。出现故障或发生灾难时，数据中心基础设施不但要保护重要的客户支持、订单、财务和工程数据，还要保证应用能够在可以接受的时间内快速恢复正常运行，并尽可能减少损失。



    四个数据中心之间复制、快照和备份重要数据的过程如图4所示。在每个园区内，CWDM和单模光纤负责提供数据中心间的高带宽存储访问和同步复制。Cisco MDS 9000系列交换机和导向器将两个园区扩展和连接成一个可以管理的实体，可在东、西海岸之间异步迁移数据。

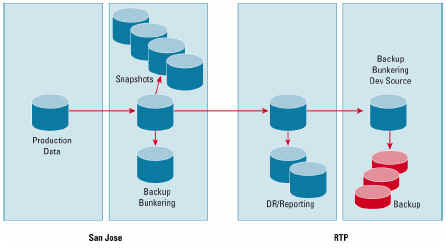

    图4 由Cisco MDS 9000系列构成的SAN支持的灾难恢复和业务连续性的数据流模式



                      快照                     备份存储设备源

    生产数据           备份存储   灾难恢复/报告            备份

          圣何塞                      RTP



    下一步



    下一步是将业务连续性和灾难恢复框架扩展到世界上的其它思科数据中心。思科将使用MDS 9000系列的FCIP功能将美国数据中心与欧洲数据中心（荷兰阿姆斯特丹）和中东（以色列）数据中心互相连接起来，建立真正的全球灾难恢复基础设施（图5）。

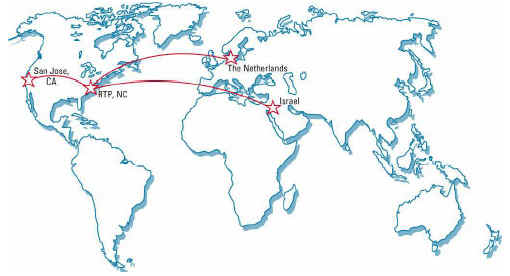

    图5 思科灾难恢复基础设施可以利用Cisco MDS 9000系列FCIP扩展到世界各地



         加利福尼亚州圣何塞                   荷兰

     北卡罗来纳州RTP                                                以色列



    总结



    利用Cisco MDS 9000系列部署SAN使思科受益颇多。目前，IT SAN不但实现了整合，还通过VSAN保持了网段之间的隔离。用户可从任意地点管理整个存储网络基础设施，而且增强了验证和授权功能。如果需要，思科IT无需部署其它硬件，即可使用VSAN来扩展环境，而且不需要铺设其它园区内光纤或执行WAN扩容就能扩展VSAN，因为IT人员可以使用EISL通过一条FCIP、光纤通道链路或端口通道透明地连接多个VSAN。
